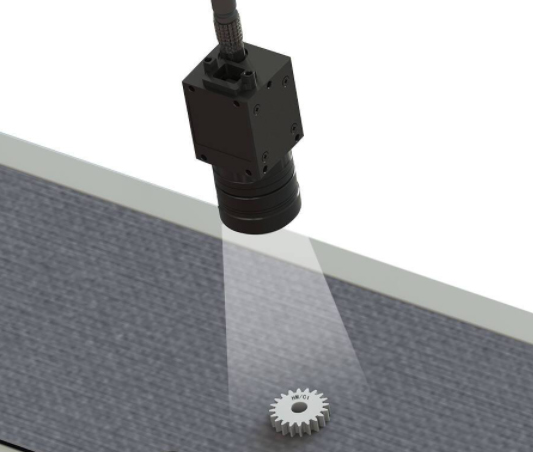

使用CCD光学检测设备时，图像过暗是常见问题。画面亮度不足会导致细节丢失、边缘模糊，直接影响后续算法的缺陷识别率。不少操作者遇到这种情况，第一反应是调高增益，结果图像亮了，噪点也多了。实际上，解决图像过暗需要从光源、镜头、相机参数三个环节协同调整。以下按优先级顺序，介绍几种实用方法。

先检查光源：亮度与角度是否合适

CCD光学检测设备依赖外部光源照明。图像过暗时，首先应确认光源是否正常工作。LED光源在使用数千小时后会出现光衰，可用照度计测量检测工位的光照强度，与设备验收时的数据对比。若衰减超过30%，需更换光源模组。

光源角度也影响成像亮度。对于漫反射表面，环形光源低角度照射可增加进入相机的光线；对于高反光表面，同轴光源能避免光线反射偏离镜头。尝试微调光源支架的角度，有时只需改变5度，图像亮度就会有明显改善。此外，检查光源控制器是否设置在满功率输出，部分设备为了延长光源寿命会降低电流，可适当提高输出百分比。

调整镜头光圈：最直接有效的方法

镜头光圈控制进光量。光圈开大（F值减小），进光量增加，图像变亮。如果CCD光学检测设备当前光圈在F8左右，可以尝试开大到F4甚至F2.8。但需要注意，光圈过大会导致景深变浅，产品厚度方向稍有偏差就会出现局部模糊。因此，在亮度与景深之间需要平衡。一般建议优先将光圈设置在F4至F5.6，如果亮度仍然不足，再考虑其他方法。

增加曝光时间：适合静止或慢速检测

曝光时间是指相机传感器收集光线的时间。曝光时间加倍，图像亮度也加倍。对于检测静止物体或产线速度较慢的场景，增加曝光时间是提升亮度的有效手段，且不引入额外噪点。

但CCD光学检测设备用于在线检测时，曝光时间不能超过产线节拍。例如，产线速度要求每分钟检测300个零件，每个零件检测时间200毫秒，曝光时间就不能超过150毫秒（需预留图像传输和处理时间）。在满足节拍的前提下，尽量将曝光时间设高。

调整增益：最后的手段

增益是电子放大信号，类似于调节音量。增益提高，图像变亮，但噪声也被放大，图像会出现明显的颗粒感，影响检测精度。因此，增益应作为最后的选择。一般建议将增益控制在6dB以内，超过10dB后图像质量下降明显。如果必须使用高增益，可考虑后续增加图像降噪算法，但这会牺牲处理速度。

综合调整流程

当CCD光学检测设备图像过暗时，建议按以下顺序操作：第一步，确认光源亮度足够且角度合适；第二步，将光圈开大到F4左右，观察景深是否满足要求；第三步，在产线节拍允许范围内增加曝光时间；第四步，若仍不足，微调增益至6dB以内。如果以上四步后图像依然偏暗，说明硬件配置可能不足，需考虑升级光源或更换更大传感器尺寸的相机。

定期维护也很重要。镜头表面沾灰、光源扩散板老化、相机传感器污损都会导致图像变暗。每月清洁一次光学部件，每年做一次灰度标定，可让CCD光学检测设备长期保持稳定的亮度输出。
