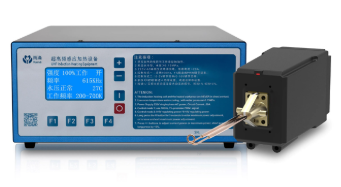

在半导体和晶体生长这一追求极致纯净与完美的领域，精准的能量控制是核心。超高频感应电源作为一种先进的能量施加方式，通过电磁感应原理产生热量，正扮演着精密热场“雕刻师” 的关键角色，直接影响着材料的性能与良率。

在半导体材料生长中的核心作用：以碳化硅为例

以第三代半导体的代表——碳化硅（SiC）为例，其单晶通常采用物理气相传输法生长，而超高频感应加热是主流方法之一。其独特价值在于通过频率调制来精确控制热场分布。

研究显示，感应加热的频率变化会通过“趋肤效应”显著改变热量在石墨坩埚中的分布区域。例如，山东大学的研究团队发现，在生长8英寸4H-SiC晶体时，将频率优化至4kHz，可以使反应器内的径向温差降低23%，从而获得均匀性极佳的热场。这种均匀的热环境是抑制晶体缺陷（如位错）的关键，最终成功制备出低缺陷密度的高质量大尺寸晶体。相比之下，电阻加热法虽然也能用于SiC生长，但感应加热在操作的便捷性和热场调控的响应速度上更具优势。

在高端晶体生长中的独特应用：实现均匀与纯净

在硅、氧化物等材料的晶体生长中，超高频感应电源的应用侧重于实现无污染和极高均匀性。

1. 无坩埚生长，保障超高纯度：在悬浮区熔法等无坩埚工艺中，高频感应线圈直接环绕多晶材料棒，通过感应加热在其局部形成熔区。由于熔体完全不接触任何坩埚材料，避免了杂质的引入，这是生长用于探测器、高压器件的高纯硅或绝缘体上硅（SOI）衬底的关键技术。

2. 精密线圈设计，优化生长均匀性：为了在晶体生长中获得完美的电阻率分布，感应线圈本身的设计至关重要。先进的线圈会采用特殊导电材料（如银条带）嵌入基体（如青铜），以引导高频电流沿预定路径流动，从而在线圈内部产生一个高度均匀对称的电磁场。这种均匀的加热能有效抑制熔体中的不良对流，使得掺杂剂在晶体中分布更均匀，减少缺陷。

总而言之，超高频感应电源在半导体及晶体生长领域远非简单的加热工具。它是通过精确的频率与电磁场调控，从根本上优化热场形态、抑制晶体缺陷、保障材料纯净度的核心技术。随着半导体器件向更高功率、更小尺寸发展，对基底晶体质量的要求将愈发严苛，超高频感应加热技术的精密调控能力也将发挥越来越不可替代的作用。
