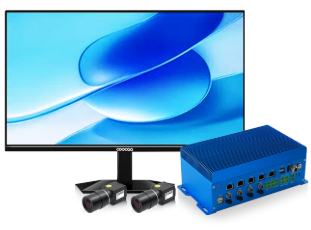

自动化设备视觉检测的工作原理，可以概括为：通过成像系统“看见”物体，利用算法“理解”图像，最后由执行机构“执行”判定结果。 它本质上是模拟并超越人类“眼、脑、手”协同的智能化过程，其核心技术链路可分为以下三个核心环节。

一、成像系统：设备的“眼睛”

这是获取信息的第一步，其核心任务是获取高质量、稳定的图像。主要部件包括：

工业相机：作为核心传感器，负责将光学图像转换为电信号数字图像。根据传感器不同，主要分为CCD（成像质量高、一致性好）和CMOS（速度快、集成度高、成本低）两类。

工业镜头：如同相机的“晶状体”，其作用是精准聚焦，将被测物体的细节清晰地投射到相机传感器上。远心镜头等特殊镜头能有效减少透视误差，保证测量精度。

光源与照明系统：这是决定成像成败的关键。通过设计特定的光照角度、颜色和方式（如背光、同轴光、环形光），可以突出被测物体的关键特征（如边缘、划痕、字符），同时抑制背景干扰，为后续处理提供“干净”的图像。

二、图像处理单元：设备的“大脑”

这是设备的智能中枢，其任务是从原始图像中提取、分析和决策。

图像处理：软件首先对图像进行预处理，如降噪、增强对比度、校正畸变等，以优化图像质量。

特征提取与分析：核心算法开始工作，通过边缘查找、模板匹配、斑点分析、字符识别（OCR）等技术，精确提取出目标的位置、尺寸、形状、颜色或有无缺陷等关键信息。

判断与决策：将提取出的特征与预设的合格标准（如公差范围、缺陷模板）进行快速比对，并做出“合格/不合格”、“通过/剔除”或进行分级分类的最终判断。

三、通讯与执行机构：设备的“手”

检测结果需要作用于生产线。

系统通过I/O接口或工业网络，将判定结果实时发送给PLC或机械控制系统。随后，执行机构（如机械臂、电磁阀、喷码机、警报器）会根据指令执行相应动作，完成分拣、剔除、标记或记录等操作。
