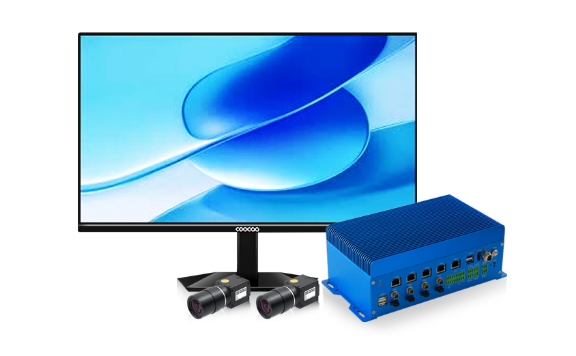

针对电子元器件的CCD视觉检测方案,助力实现高精度筛选
一、电子元器件检测的独特挑战
与常规工业品不同,电子元器件检测面临诸多苛刻要求:
1、尺寸极其微小:如0402、0201甚至更小尺寸的贴片元件(SMD),其电极、焊盘需在毫米乃至微米级进行测量。
2、特征复杂多样:包括引脚共面度、间距、宽度,芯片表面的字符印刷、划痕、污点,以及连接器的插针位置等。
3、高速生产节拍:生产线速度极快,要求检测系统必须在极短时间内完成捕捉、分析和判断。
4、零缺陷追求:在汽车电子、医疗电子等领域,对元器件的可靠性要求近乎零缺陷,任何漏检都可能带来严重后果。

二、高精度筛选方案的三大核心构成
一套成功的视觉检测方案,是其硬件、软件与专业知识的深度集成。
1. 高分辨率硬件配置:打造“明察秋毫”的火眼金睛
(1)高分辨率相机:必须选用高分辨率的CCD或CMOS相机,确保能清晰捕捉到元器件最微小的特征细节,为精准测量和识别奠定基础。
(2)专业显微镜头:普通工业镜头难以满足要求,常需搭配远心镜头或高倍率显微镜头,以消除透视误差,确保在整个视场内获得无畸变、高对比度的图像。
(3)专属照明系统:照明是凸显缺陷的关键。针对不同检测特征(如翘脚、氧化、印刷),需采用不同的照明方式,如通过低角度环形光凸显引脚高度差异,或用同轴光清晰呈现表面字符与划痕。
2. 智能软件算法:赋予“辨识判断”的智慧大脑
(1)精准的定位与测量:软件首先需要快速、精准地定位到元器件,然后进行亚像素级别的尺寸测量,准确判断引脚间距、宽度等是否符合规格。
(2)强大的字符识别与验证(OCR/OCV):能自动读取芯片表面的批号、型号等字符,并与数据库进行比对,防止混料、错料。
(3)先进的缺陷检测工具:利用 blob(斑块)分析、模板匹配、边缘提取等算法,能稳定地检测出缺件、极性反、破损、异物等各类外观缺陷。
3. 与自动化产线的无缝集成
该方案被设计为可直接嵌入现有的SMT生产线或分选设备中。在流水线上,系统能实时对经过的每一个元器件进行拍照、分析,并即时将NG(不良品)信号传递给后续的剔除装置(如吹气嘴、机械臂),实现全自动在线式高精度筛选,确保流出产线的均为合格品。
三、方案价值:超越筛选的综合效益
引入专业的CCD视觉检测方案,为企业带来的价值是多维度的:
(1)质量提升:实现100%在线全检,筛选精度与一致性远超人工,显著降低客户投诉率和退货风险。
(2)效率飞跃:检测速度与生产线同步,避免成为瓶颈,同时释放了宝贵的质检人力,使其转向更高价值的工作。
(3)数据驱动决策:所有检测数据被实时记录并生成统计报表,为生产工艺的改进与优化提供了精准的数据支持,助力实现智能制造。
在电子元器件朝着更小、更密方向发展的不可逆趋势下,一套专业的、定制化的CCD视觉检测方案已不再是生产的“可选项”,而是保障产品可靠性、提升企业核心竞争力的“必选项”。它通过硬、软、控三者的精密协作,为企业构建起一道坚实的高精度质量防线。
