嵌入式视觉系统 HM-042

HM-042是一款无风扇工业视觉主机,搭载Intel Tiger Lake平台处理器i3-1115G4。
拥有5路Intel千兆网口,可支持4路GigE网口工业相机,且内置4路恒流光源接口。

  • 24小时客服在线
  • 厂家正品保障
  • 发货时速承诺

产品介绍

HM-042是一款无风扇工业视觉主机,搭载Intel Tiger Lake平台处理器i3-1115G4。

拥有5路Intel千兆网口,可支持4路GigE网口工业相机,且内置4路恒流光源接口。

此外还有16路GPIO,2路串口(RS485和RS232各一路),2个USB2.0和2个USB3.0。


HM-042是相机供电,IO接口使用6pin推拉自锁连接器,连接可靠简单快捷。

所有接口从单边出线,易于安装,节省空间。


为AI深度学习视觉检测提供完整解决方案。

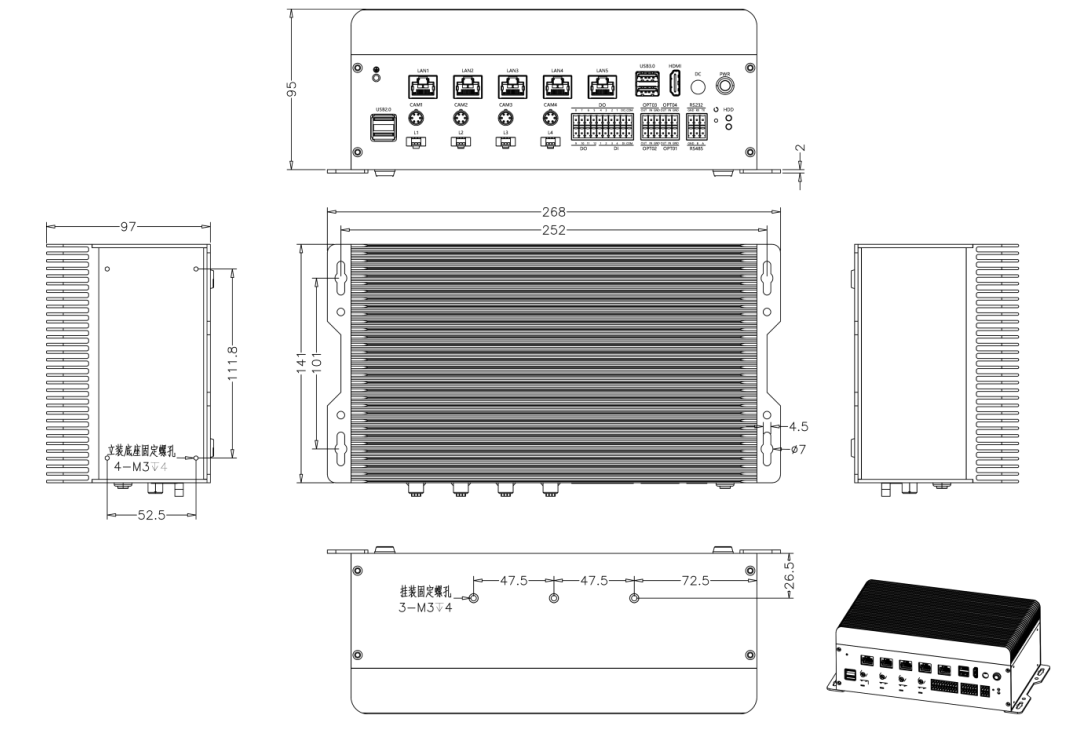

安装:




产品参数

型号

HM-042

处理器

Intel Tiger Lake Processor i3-1115G4

操作系统

Windows 10 64位,未激活

显示接口

1 * HDMI(TYPE-A):最大支持4096x2160 @30Hz

内存

8GB

存储

256 GB SSD

网络接口

5 * Intel I211-AT GBE LAN Chip(RJ45, 1000Mbps)

视觉接口

4 * 工业相机电源及IO接口(CAM1~CAM4),电源输出12V DC,功率2W ~ 5W

4 * 恒流光源接口(L1 ~ L4), 最大输出DC24V/15W,亮度可调

4 * 相机IO接口(OPT01~OPT04)

串行接口

1 * RS485

1 * RS232

USB接口

2 * USB3.0

2 * USB2.0

其它接口

1 * 开机按钮

1 * 复位按钮

2 * 状态指示灯

4 * 输入GPIO,光耦隔离,支持PNP/NPN,电压5v ~ 24V DC

12 * 输出GPIO,光耦隔离,支持PNP/NPN,电压5v ~ 24V DC

温度

存储温度: -10℃ ~ 75℃,运行温度: 0℃ ~ 40℃

电源输入

直流DC 24V, φ2.5mm DC Jack 带锁定螺丝(M8*0.75)

外观尺寸

268mm * 141mm * 97mm

净重

2.8kg

散热方式

大面积铝材质散热

安装方式

壁挂安装, 桌面安装

认证

CE
