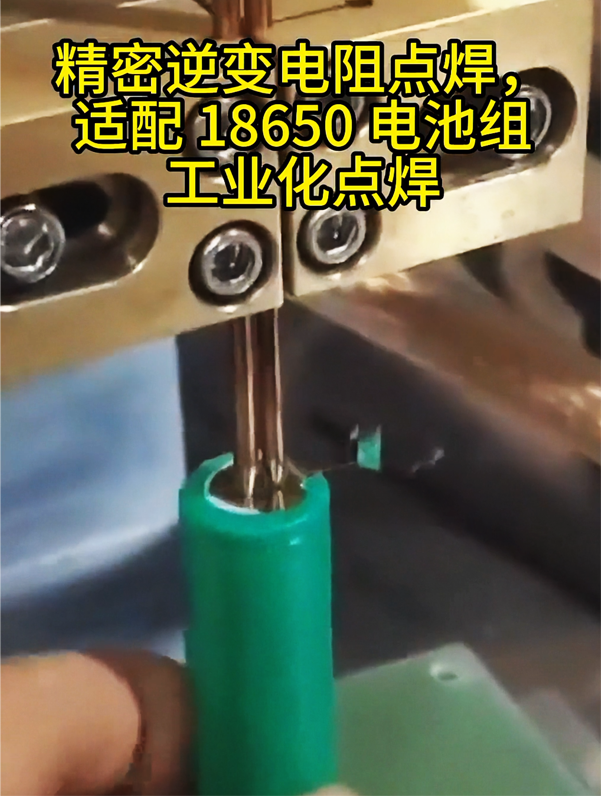

一、电池组点焊的工艺要求

电池组由圆柱电池或方形电池串并联组成，焊接核心工序为镍片（连接片） 与电池正负极端子（极柱/极耳） 的精密连接。镍片材质多为纯镍带、镀镍钢带或铜镍复合带。

电池组点焊对焊接质量有严格要求：

• 低接触电阻。 焊点需具备微欧姆级接触电阻，保障充放电效率，抑制大电流发热。

• 高机械强度。 电池组长期用于车载、电动工具等振动环境，焊点需具备抗拉强度和抗疲劳性能。

• 极小热影响区。 热量高度集中在焊点局部，毫秒级完成熔接，避免损伤电池内部隔膜和电解液。

• 异种金属可靠连接。 涉及镍-钢、镍-铜等异种金属组合，需抑制脆性金属间化合物生成。

• 批量一致性。 电池模组包含数十至数千个焊点，要求连续生产中焊点质量高度一致。

二、逆变式电阻焊的技术优势

逆变式电阻焊基于电阻焊基本原理：电极对金属接触点加压并通电，电流在电阻最大区域产生焦耳热，金属局部熔化形成熔核，冷却后形成牢固焊点。

与传统交流点焊相比，逆变式电阻焊具有以下优势：

• 输出稳定。 将工频交流电转换为中频直流输出，波形平直，无交流过零不连续加热问题，焊接过程稳定。

• 控制精度高。 逆变电源控制分辨率高，焊接参数可实现毫秒级精准调节。

• 热影响区小。 短时间通电使热量集中于焊点界面，不损伤电池本体。

• 有效抑制飞溅。 平直直流输出配合精确的电流上升斜率控制，避免热量跳变引起的飞溅。

• 设备小型化。 逆变变压器体积小，便于产线集成。

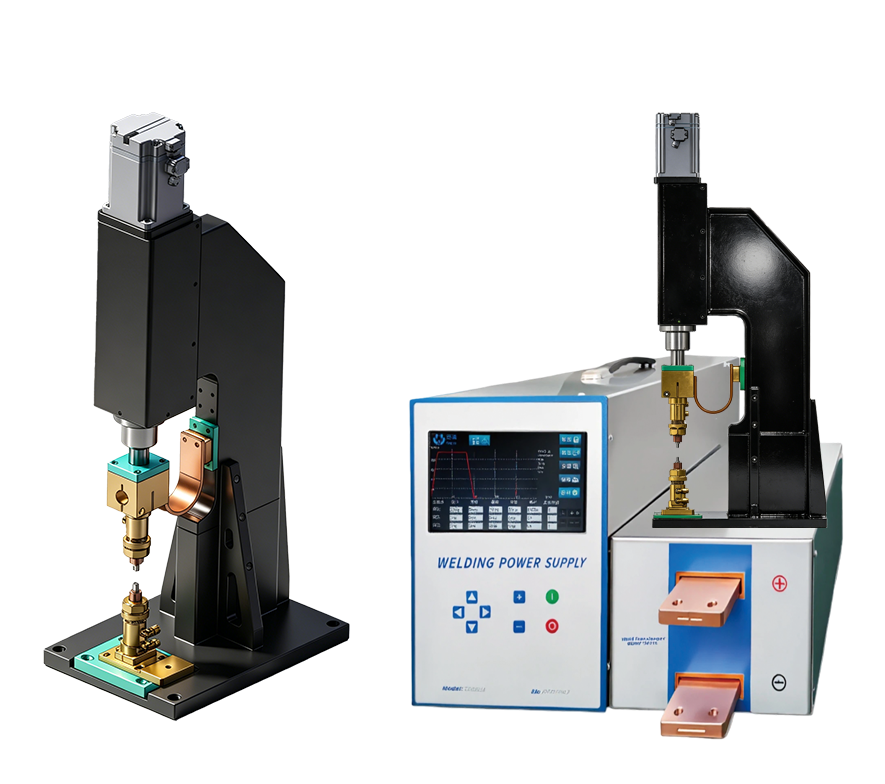

三、设备核心特征

• 自研数字逆变电源。 中频直流输出，上升速率快，控制精度高，确保批量生产中每颗焊点能量输入一致。

• 加压系统灵活配置。 提供气动加压与电动加压两种机型选择。电动加压头支持焊接压力实时监测，压力数据可追溯，便于工艺分析与质量控制。

• 毫秒级通电。 热量集中于焊点界面，无损电池本体。

• 异种金属适配。 支持恒流、恒压、恒功率及分段焊接模式，灵活匹配不同材质组合。

• 实时质量监控。 内置电流/电压/电阻监测，每颗焊点在线判定，异常自动报警。

• 产线无缝集成。 标配以太网、RS485、I/O接口，支持非标定制，适配MES系统。

• “焊接+检测”一体化。 联动视觉检测实现焊点外观在线质检，形成生产质检闭环。
