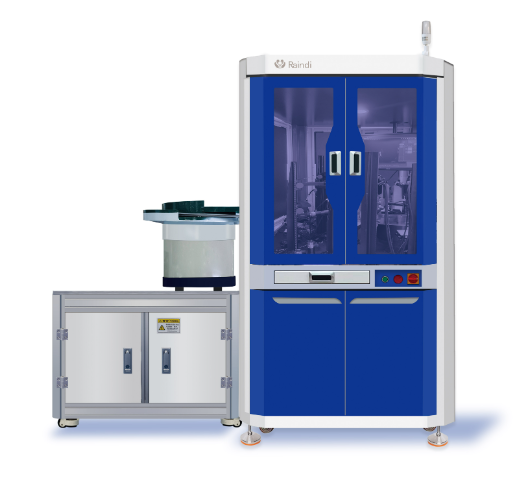

光学影像筛选机引入产线时，设备摆放位置往往被简单归结为“有空间就行”。然而，同一台筛选机放在不同工序，检测效果与产线整体效率可能相差悬殊。设备前置还是后置、单机运行还是联线生产，这些布局决策直接影响不良品成本、剔除时机与返工路径。以下从工序衔接角度，分析筛选机位置对检测效率的具体影响。

进料端筛选：拦截不良品流入后续工序

将光学影像筛选机布置在产线起点，原料或外购件进入工位前即进行全检，是最常见的布局方式。这种前置筛选的优势在于，螺纹、磕碰、混料等缺陷在投入生产前被发现，避免后续加工工时与辅料的浪费。

以紧固件行业为例，螺丝筛选机置于冷镦机之后、搓丝机之前，可在半成品阶段剔除头部缺陷的产品，防止不良品继续流转至热处理或表面处理工序。某标准件厂反馈，前置筛选使搓丝工序的模具损耗降低约20%，因为避免了变形螺丝对模具的冲击。

前置筛选的局限在于检测标准需与后工序匹配。若筛选标准过严，可能误判可用物料；若过松，则失去前置意义。因此，进料端筛选适用于缺陷类型明确、判定规则清晰的产品。

关键工序之后：定向拦截特定缺陷

对于多工序加工的产品，将光学影像筛选机布置在关键工艺之后，可定向拦截该工序易发的缺陷类型。例如，冲压件的光学影像筛选机置于冲压工位之后，重点关注毛刺、开裂等冲压缺陷，而非检查来料尺寸。

这种布局的优势在于检测目标集中，光源与算法可针对性优化，检测速度与准确率相对较高。同时，发现缺陷后可快速反馈至前道工序调整参数，形成闭环控制。某电子连接器产线在端子镀锡工序后设置筛选机，专门检测沾锡不良，调整波峰焊参数后缺陷率下降约35%。

但工序后筛选无法拦截前道工序遗留的缺陷，需与进料端或其他检测点配合使用。对于价值较高的多工序产品，通常采用分段检测策略。

包装前终检：守住出厂最后一道关

终检筛选位于产线末端，包装之前，是所有工序完成后的最后一次把关。这种布局适用于缺陷可能产生于多个工序、或前序检测存在盲区的产品。弹簧、垫圈等小零件在热处理、表面处理后可能产生新的裂纹或变色，终检筛选可全面覆盖。

终检筛选的优势是检测覆盖面广，一台设备可兼顾尺寸、外观、装配状态多项指标。但劣势在于，此时发现不良品，已发生的加工成本无法挽回。因此，终检适用于工艺成熟、不良率较低的场景，作为质量保障的最后防线，而非成本控制的主要手段。

多台筛选机的协同布局

对于复杂产品，产线可能配置多台光学影像筛选机。此时需考虑工序间的协同关系。例如，粗筛选剔除明显不合格品，精筛选检测细微缺陷；或者A面检测后翻转，B面再次检测覆盖所有视角。

多机布局需关注剔除机构与料道设计。前道剔除的不良品若可直接返工，需设计回流路径；若为废品，需避免混入合格品。同时，前后检测数据应关联记录，便于追溯缺陷是新增还是遗留。

剔除机构与料道对效率的影响

光学影像筛选机摆放位置还需考虑剔除机构与料道的匹配。吹气式剔除适用于小零件，但要求料道有足够距离让气流稳定分离产品；拨杆式剔除适应性强，但占用空间较大。若布局空间受限，可能影响剔除响应速度，造成误剔或漏剔。

料道的转角与落差同样影响检测效率。过大的落差导致产品跳动，成像模糊；过小的转角半径可能造成卡料。布局时需根据产品形态预留足够空间，避免为节省场地牺牲检测稳定性。

工序前置是效率优化的方向

综合来看，在条件允许的情况下，将光学影像筛选机工序前置是效率优化的趋势。早期发现缺陷意味着更低的质量成本，也便于及时调整前道工艺。但前置需要稳定的来料节拍与快速的换型能力，否则可能成为产线瓶颈。

终检作为补充手段，适用于工艺复杂、缺陷分散的产品。无论前置还是后置，布局决策应基于缺陷数据统计：缺陷主要产生于哪道工序，就在其后就近筛选；缺陷无明显规律，则在终检统一把关。通过测试不同布局方案的实际通过率与不良品剔除率，可找到适合自身产线的最优位置。
