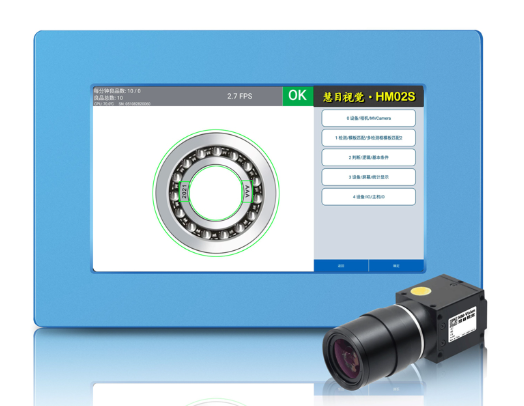

电子制造行业正面临元件微型化与产线高速化的双重挑战。一枚0603封装的贴片电阻，表面划痕不足0.1毫米，就可能引发焊接不良；一枚连接器端子轻微变形，或许导致整车电路接触失效。在这样的品控要求下，CCD光学检测设备凭借其高分辨率成像与稳定的图像处理能力，成为电子制造缺陷识别的关键技术手段。

微小元件表面缺陷的精准捕捉

电子元件常见缺陷包括划痕、脏污、破损、字符残缺等，这些缺陷往往肉眼难以辨识。CCD光学检测设备通过高像素图像传感器，配合定制化的光学镜头与光源组合，能够在毫秒级时间内捕获元件表面细节。

以MLCC电容检测为例，其端电极区域易出现银层缺损或镀层不均。CCD设备采用同轴光与环形光相结合的方式，消除弧面反光干扰，清晰呈现电极边缘轮廓。图像采集后，系统基于预设的灰度值与几何特征进行比对，精准识别缺陷区域。实际产线应用中，这类检测方案可将微小缺陷的漏检率控制在0.3%以内，且检测速度匹配高速贴片机节拍。

复杂背景下的字符识别与验证

电子元件表面的激光标记、喷码字符承载着规格型号与追溯信息。由于元件材质多样、表面纹理复杂，字符识别一直是视觉检测的难点。CCD光学检测设备的高动态范围成像能力，能够同时兼顾亮部与暗部细节，确保字符边缘锐利清晰。

在IC芯片检测场景中，设备需从金属引线框架的复杂背景中提取印字信息。通过多角度光源频闪与图像算法处理，系统可有效抑制背景纹理干扰，准确识别字符是否存在残缺、偏移或重影。识别结果与数据库实时比对，异常品自动剔除并记录缺陷类型。这为电子制造企业提供了可追溯的品控数据，便于后续工艺调整。

连接器端子共面性与间距检测

电子连接器的pin针共面度与间距直接影响装配可靠性。传统人工测量效率低且难以保证一致性。CCD光学检测设备结合远心镜头与背光源，消除透视畸变，真实还原端子轮廓。通过亚像素算法，系统可精确计算每根pin针的高度偏差与相邻间距，偏差超过设定阈值即判定为不合格。

这类检测方式不仅适用于在线全检，还可生成缺陷分布热力图，帮助工艺人员识别模具磨损或进料异常的趋势。某连接器生产企业引入CCD在线检测系统后，端子不良率下降约45%，同时减少了后续装配工序的返工成本。

数据积累驱动工艺优化

CCD光学检测设备的价值不仅在于剔除缺陷，更在于积累质量数据。每一次检测产生的图像与判定结果，均可上传至制造执行系统，形成缺陷数据库。工艺人员通过分析缺陷频发位置与时间段，可反向优化注塑参数、调整供料器状态或校准贴装精度。这种基于数据的闭环反馈，使品质保障从被动检验走向主动预防，为电子制造企业带来持续改进的空间
