嵌入式视觉系统 HM-032-慧目视觉-深圳市雨滴科技有限公司

7寸1080P全高清多点电容触摸屏，支持多路相机，光源控制器；

支持千兆以太网，一路USB2.0,一路USB3.0；

操作简便，性能稳定，

为自动化设备视觉检测应用提供完整解决方案。

参数	说明
性能
处理器	瑞芯微RK3399，ARM®六核64位处理器，主频1.8GHz
内存	2 GB
存储	32 GB
图形处理器	ARM® Mali-T860 MP4 四核 GPU
操作系统	Android 7.1.2
外部接口
视频输出	无（触控一体）
数字 I/O	8路晶体管输出（NPN），供电电压24V，单路最大输出24mA
光源接口	2路24V恒压光源接口，亮度可控，单路功耗最大10W
网络接口	2个千兆网口
USB 接口	1个USB2.0接口，1个USB3.0接口

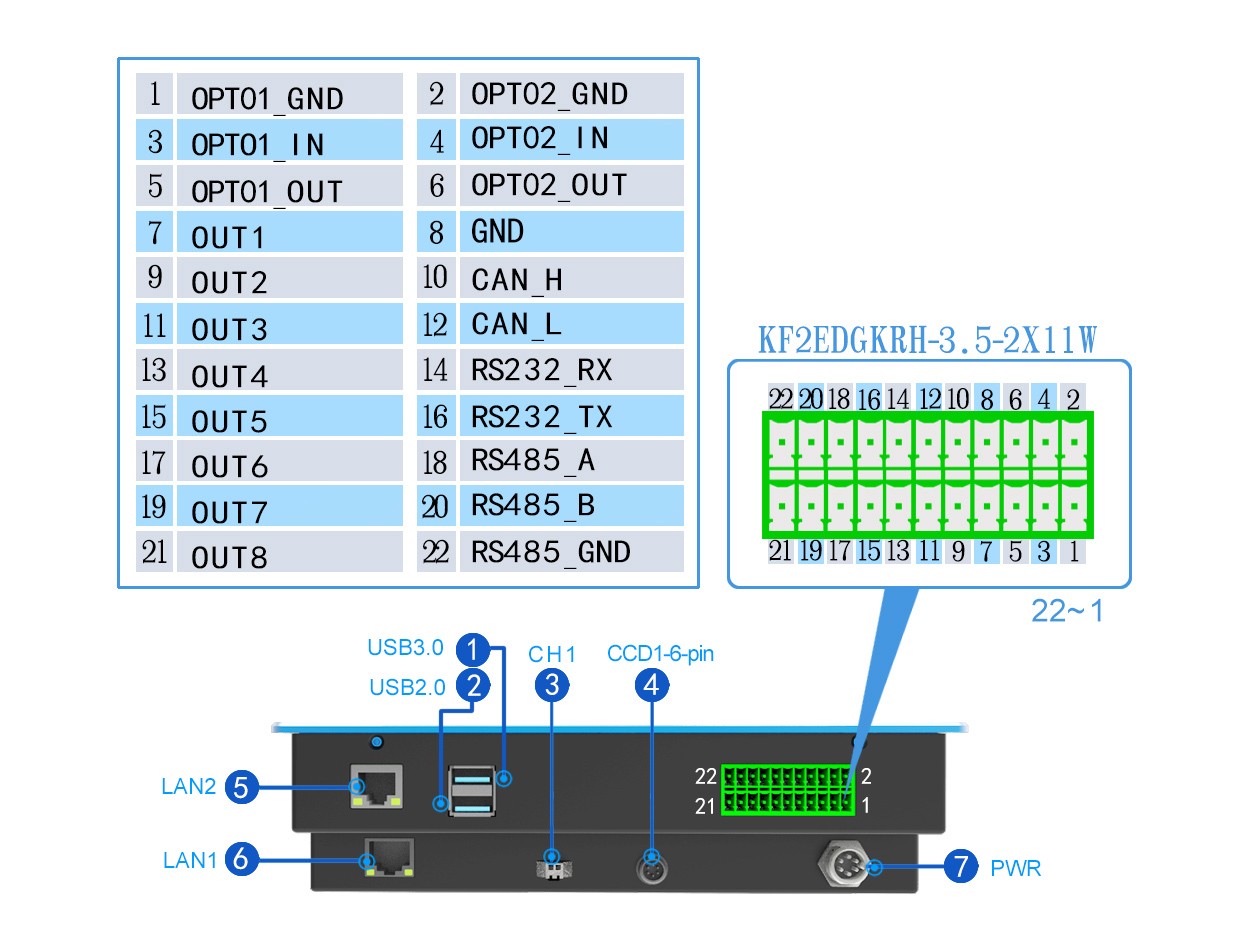

相机电源触发接口	两个6-pin P7接头，可以给相机提供供电和I/O：一路光耦隔离输入，一路光耦隔离输出（从凤凰端子引出），接头线序为巴斯勒相机供电接头线序
串口	一路RS232，一路RS485，一路CAN
电气特性
供电	DC 24V
典型功耗	18 W（不使用光源）
结构
外形尺寸	352mm228mm49mm
重量	约1.1kg
温度	工作温度 0℃ ~ 50℃，储藏温度-30℃~ 70℃
湿度	20% ~ 80% RH 无冷凝

嵌入式视觉系统 HM-032
